脑神经MRI解剖图像来自：黑白影像

图5-1　经嗅球的冠状断层MR T1加权图像

1 嗅束沟 olfactory sulcus　　2 嗅球 olfactory bulb

3 内直肌 medial rectus　　4 鼻中隔 nasal septum

5 下直肌 inferior rectus　　6 下鼻道 inferior nasal meatus

7 下鼻甲 inferior nasal concha　　8 上颌窦 maxilary sinus

9 筛窦 ethmoid sinus　　10 视神经 optic nerve

11 嗅池 olfactory cistern　　12 眶回 orbital gyrus

13 直回 gyrus rectus　　14 额叶 frontal lobe

15 大脑镰 cerebral falx

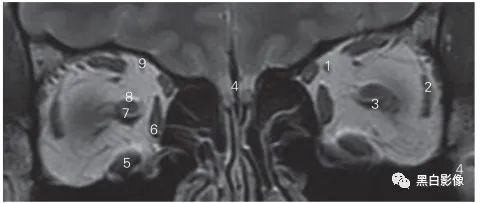

图5-2　经视神经的冠状断层MR T2加权图像

1 眼动脉 ophthalmic artery　　　　2 外直肌 lateral rectus

3 视神经鞘 sheath of the optic nerve

4 筛骨鸡冠 crista galli of ethmoid bone

5 下直肌 inferior rectus　　　　6 内直肌 medial rectus

7 蛛网膜下隙 subarachnoid space　　8 视神经 optic nerve

9 眼上静脉 superior ophthalmic vein

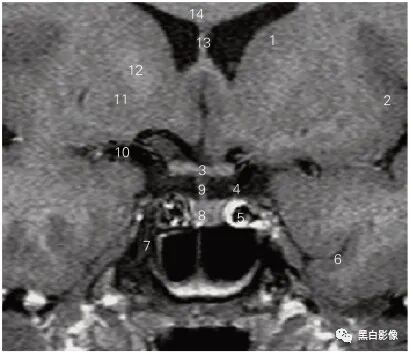

图5-3　经视交叉和垂体柄的冠状断层MR T1加权图像

1 尾状核 caudate nucleus　　2 岛叶 insular lobe

3 视交叉 optic chiasma　　4 动眼神经 oculomotor nerve

5 颈内动脉 internal carotid artery　　6 侧副沟 collateral sulcus

7 颈内动脉 internal carotid artery　　8 垂体 hypophysis

9 垂体柄 manubrium of hypophysis

10 大脑中动脉 middle cerebral artery　　11 壳 putamen

12 内囊前肢anterior limb of internal capsule

13 透明隔 septum pellucidum

14 胼胝体干 trunk of corpus callosum

图5-4　经大脑后动脉的3D-SPACE序列冠状断层MR图像

1 外侧沟 lateral sulcus　　2 背侧丘脑 dorsal thalamus

3 海马 hippocampus　　4 侧副沟 collateral sulcus

5 颈内动脉 internal carotid artery

6 枕颞内侧回 medial occipitotemporal gyrus

7 岛叶 insular lobe　　8 第三脑室 third ventricle

9 脑桥 pons

10 大脑后动脉 posterior cerebral artery　　11 基底动脉 basilar artery

12 动眼神经 oculomotor nerve

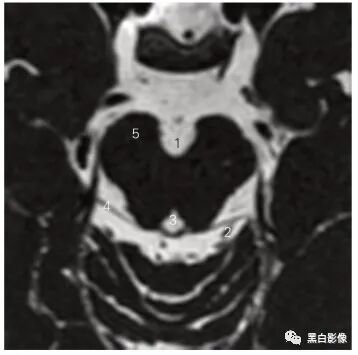

图5-5　经前髓帆的3D-CISS序列横断层MR图像

1 脚间窝 interpeduncular fossa

2 小脑上动脉 superior cerebellar artery　　3 第四脑室 fourth ventricle

4 滑车神经 trochlear nerve　　5 大脑脚 cerebral peduncle

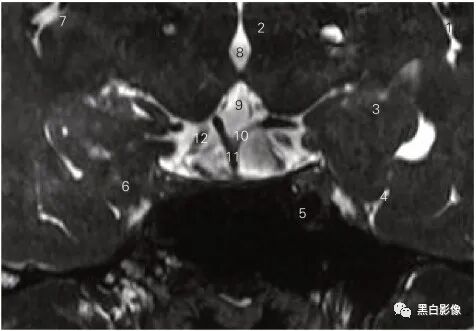

图5-6　经三叉神经的横断层MR T2加权图像

1 颞上回 superior temporal gyrus　　2 杏仁体 amygdaloid body

3 颞中回 middle temporal gyrus　　4 颞下回 inferior temporal gyrus

5 三叉神经 trigeminal nerve　　6 脑桥 pons

7 小脑半球 cerebellar hemisphere　　8 第四脑室 fourth ventricle

9 脑桥小脑角池 cistern of pontocerebellar trigone

10 三叉神经节 trigeminal ganglion　　11 基底动脉 basilar artery

12 动眼神经 oculomotor nerve

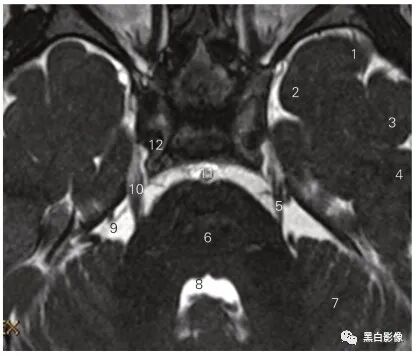

图5-7　经展神经的3D-SPACE序列横断层MR图像

1 颞上回 superior temporal gyrus　　2 颞中回 middle temporal gyrus

3 颞下回 inferior temporal gyrus　　4 脑桥 pons

5 第四脑室 fourth ventricle　　6 小脑半球 cerebellar hemisphere

7 面神经和前庭蜗神经 facial and vestibulocochlear nerves

8 脑桥小脑角池 cistern of pontocerebellar trigone

9 基底动脉 basilar artery　　10 三叉神经节 trigeminal ganglion

11 枕骨基底部 basilar part of occipital bone

12 展神经 abducent nerve

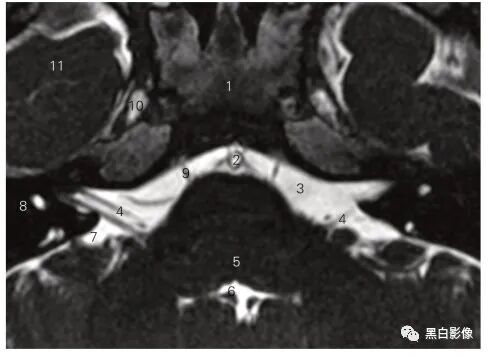

图5-8　经展神经、面神经和前庭蜗神经的3D-SPACE序列横断层MR图像

1 蝶骨 sphenoid bone　　2 基底动脉 basilar artery

3 桥池 pontine cistern

4 面神经和前庭窝神经 facial and vestibulocochlear nerves

5 脑桥 pons　　6 第四脑室 fourth ventricle

7 脑桥小脑角池 cistern of pontocerebellar trigone

8 颞骨岩部 petrous part of temporal bone

9 展神经 abducent nerve　　10 三叉神经节 trigeminal ganglion

11 颞叶 temporal lobe

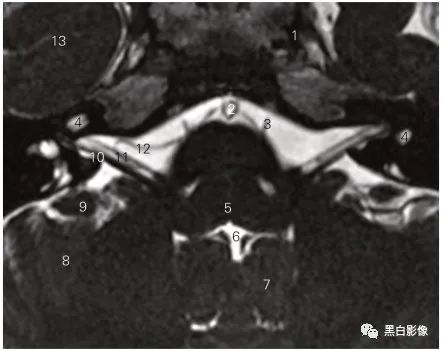

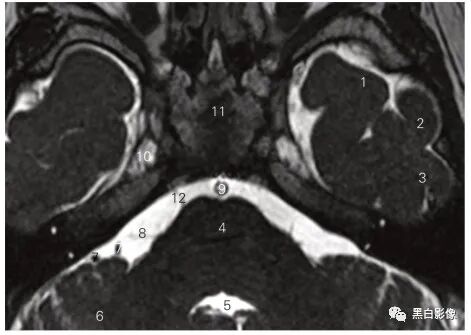

图5-9　经面神经和前庭蜗神经的3D-SPACE序列横断层MR图像

1 颈内动脉和海绵窦 internal carotid artery and cavernous sinus

2 基底动脉 basilar artery　　3 展神经 abducent nearve

4 耳蜗 cochlea　　5 脑桥 pons

6 第四脑室 fourth ventricle　　7 小脑扁桃体 tonsil of cerebelum

8 小脑半球 cerebellar hemisphere　　9 小脑绒球 flocculus cerebelli

10 前庭蜗神经 vestibulocochlear nerve　　11 面神经 facial nerve

12 脑桥小脑角池 cistern of cerebellopontine angle

13 颞叶 temporal lobe

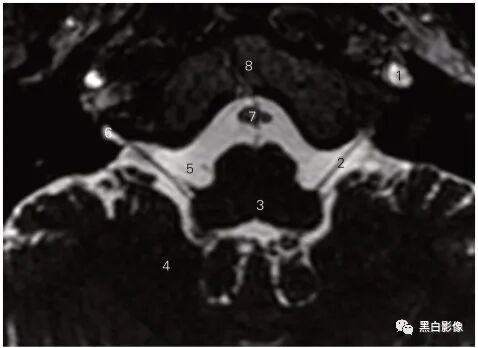

图5-10　经舌咽神经的3D-CISS序列横断层MR图像

1 颈动脉管和颈内动脉 carotid canal and internal carotid artery

2 舌咽神经 glossopharyngeal nerve　　3 延髓 medulla oblongata

4 小脑 cerebellum　　5 延池 medulla oblongata cistern

6 颈静脉孔 jugular foramen　　7 基底动脉 basilar artery

8 枕骨基底部 basilar part of occipital bone

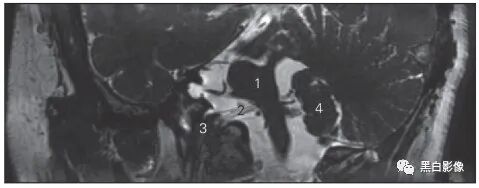

图5-11　经舌咽神经、迷走神经和副神经的3D-CISS序列斜冠状断层MR图像

1 脑干 brain stem

2 舌咽神经、迷走神经和副神经 glossopharyngeal， vagus and accessory nerves

3 颈静脉孔 jugular foramen　　4 小脑 cerebellum

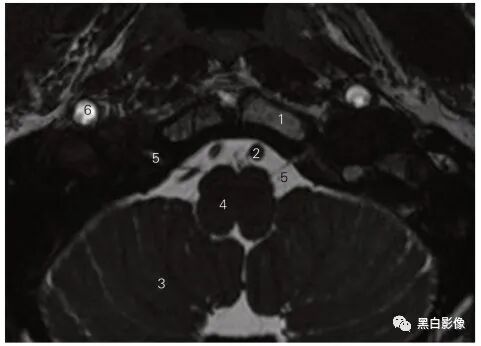

图5-12　经舌下神经的3D-CISS序列横断层MR图像

1 枕骨基底部 basilar part of occipital bone　　2 椎动脉 vertebral artery

3 小脑 cerebellum　　　　4 延髓 medulla oblongata

5 舌下神经管及舌下神经 hypoglossal canal and nerve

6 颈内动脉 internal carotid artery
