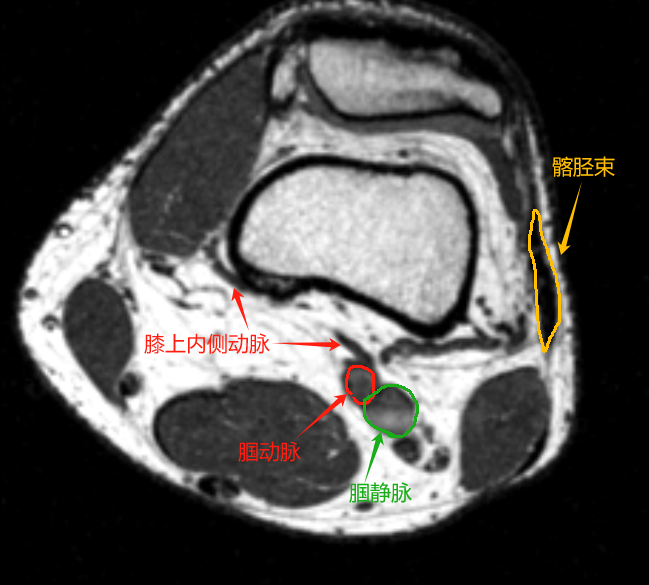

MRI断层解剖（膝关节）轴位为水平切面，从股骨远端至胫骨近端，重点显示以下结构：

1. 骨骼

   • 股骨髁：后部圆形膨大，分为内侧髁（较大）和外侧髁（较小），关节面覆盖高信号的透明软骨。

   • 胫骨平台：呈浅凹状，与股骨髁形成关节，边缘可见低信号的半月板。

   • 髌骨：位于前方，呈三角形，后方关节面与股骨滑车沟形成髌股关节。

2. 半月板

   • 内侧半月板：C形，边缘与关节囊相连；

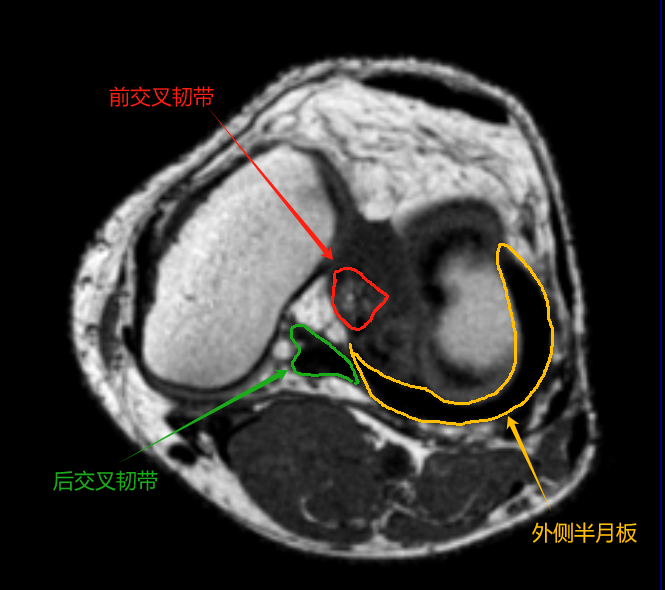

   • 外侧半月板：O形，后角与腘肌腱相邻。

   1. 韧带与肌腱

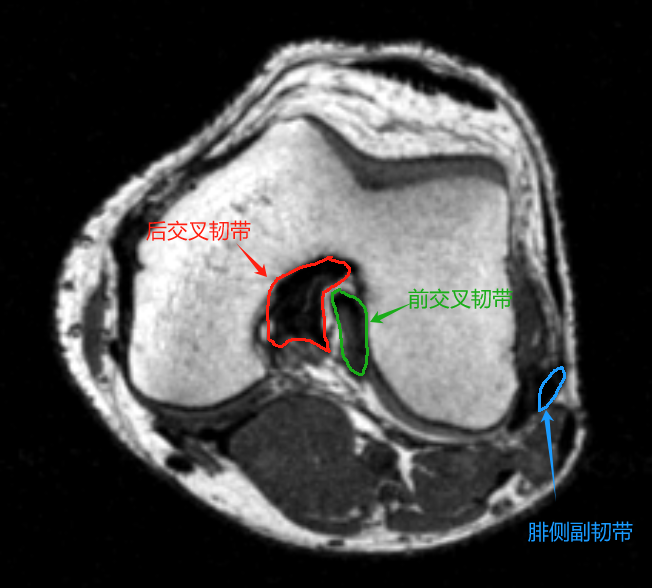

      • 前交叉韧带（ACL）：外侧髁间嵴至股骨外侧髁内侧面，轴位呈束状低信号。

      • 后交叉韧带（PCL）：胫骨后方至股骨内侧髁，轴位为卵圆形低信号结构。

      • 内侧副韧带（MCL）：分浅深两层，浅层为条带状低信号，深层与关节囊融合。

      • 外侧副韧带（LCL）：条索状低信号，连接股骨外上髁与腓骨头。

      • 髌腱：髌骨下极延伸至胫骨结节，呈低信号带。

   2. 其他结构

      • 髌下脂肪垫（Hoffa脂肪垫）：髌腱后方的高信号脂肪组织。

      • 滑膜皱襞：如内侧滑膜皱襞，轴位可见线状中等信号。

矢状位为侧面观，从前向后分层，关键结构包括：

1. 交叉韧带

   • ACL：自胫骨髁间嵴前部斜向后外上方，矢状位呈带状低信号，正常为平行双束（前内侧束与后外侧束）。

   • PCL：胫骨后方至股骨内侧髁，矢状位呈弓形低信号，较ACL粗大，易全程显示。

2. 半月板

   • 前角与后角：内侧半月板后角较大，外侧半月板前角较小。矢状位呈“领结”状（体部）或三角形（前后角），撕裂时可见高信号延伸至表面。

3. 肌腱与关节软骨

   • 股四头肌肌腱：髌骨上极延续为低信号条带，与髌骨软骨（中等信号）相连。

   • 髌腱：矢状位显示全长，厚度均匀，止于胫骨结节。

   • 关节软骨：股骨髁及胫骨平台表面中等信号，软骨缺损表现为局部变薄或信号异常。

4. 其他结构

   • 腘肌腱：外侧半月板后角旁的低信号束，走行于腘肌裂孔。

   • 髌下脂肪垫：位于髌腱后方，炎症时信号增高。
